Centre de ressources techniques et spécifications Klimbo
Tout ce dont les architectes, designers et bureaux d'études ont besoin pour intégrer l'accessibilité enfant.
Le Klimbo Step - K02
Fiche technique
Le Klimbo - K01
Fiche technique
Le Klimbo Stair - K03
Fiche technique
Données de spécification, en texte. Section 10 28 13.13 Commercial Toilet Accessories (correspondance canadienne de niveau large : NMS 10 28 00 Toilet, Bath, and Laundry Accessories). Tous les modèles Klimbo sont à commande au pied et à rétraction automatique. Les K01 et K02 sont ancrés à la dalle de béton ; le K03 est amovible et repositionnable. Ces valeurs figurent aussi dans les fiches techniques PDF ci-dessus.

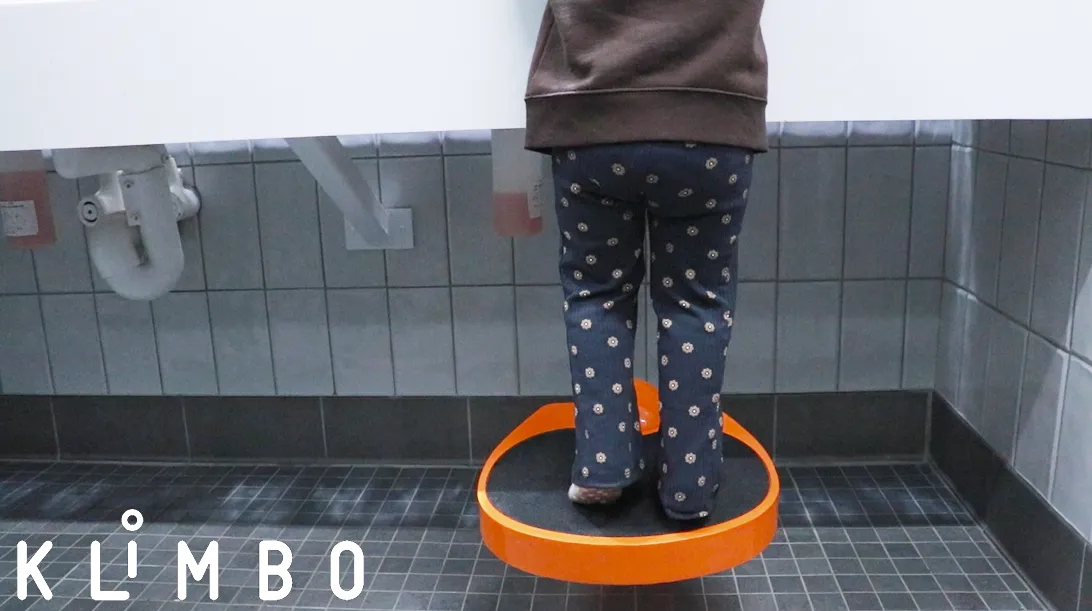

K01 — Le Klimbo · marchepied rétractable ancré au plancher
| Charge admissible | 370 kg (815 lb) |
| Garantie | Cinq ans contre les défauts de fabrication et contre la défaillance du mécanisme de rétraction |
| Ancrage | Ancré à la dalle de béton du plancher. Trois ancrages à maçonnerie en acier fournis. Guide d'installation disponible en ligne |
| Composants extérieurs | Aluminium T6061, revêtement en poudre polyester thermodurcissable Axalta, bande de marche adhésive intégrée faite de pneus recyclés |
| Composants intérieurs | Acier et aluminium enduits de graisse au lithium blanche contenant du PTFE |
| Pièces porteuses | Acier trempé |
| Quincaillerie | Acier inoxydable 18-8 noirci. Sur commande spéciale, acier inoxydable 316 pour les milieux fortement chlorés comme les vestiaires de piscine |
| Signalisation | Autocollant signalétique sur le nez de marche. Panneaux signalétiques de 4 po x 6,4 po (102 mm x 163 mm) fournis en blanc, noir et métal brossé |
| Dimensions | Largeur 24 po (609,6 mm). Hauteur 14,1 po (358,1 mm). Profondeur 11 po (279,4 mm). Saillie sous le comptoir 5,9 po (149,9 mm). Marche en position abaissée 6,5 po (165,1 mm) et 5,6 po (142 mm) |
| Poids | 9 kg (20 lb). Emballé 10 kg (22 lb) |
| Boîte d'expédition | 26 po x 15 po x 7 po (710 mm x 380 mm x 180 mm) |
| Fini sur mesure | Sur commande spéciale, 190 couleurs RAL classic et une large gamme de finis métalliques d'Axalta Coating Systems. Peut porter la marque du client |
| Brevet | Brevet en instance dans tous les territoires |
K02 — Klimbo-Step · marchepied rétractable ancré au plancher
| Charge admissible | 370 kg (815 lb) |
| Garantie | Trois ans contre les défauts de fabrication |
| Ancrage | Ancré à la dalle de béton du plancher. Quatre ancrages de 3/8 po x 3 3/4 po avec gabarit de perçage. Guide d'installation disponible en ligne |
| Composants | Acier 1018, bande de marche adhésive faite de pneus recyclés |
| Fini | Revêtement en poudre polyester thermodurcissable Axalta sur apprêt époxy formulé pour les surfaces d'acier |
| Signalisation | Logo en PVC transparent sous la marche. Un panneau de 4 po x 6,4 po (102 mm x 163 mm) à poser à hauteur des yeux |
| Dimensions | Largeur 19 po (483 mm). Hauteur 14,375 po (365 mm) en position relevée, 13,75 po (334 mm). Profondeur 11 po (279 mm). Saillie sous le comptoir 6 po (152 mm). Marche en position abaissée 3,5 po (89 mm) et 1,5 po (38 mm) |
| Poids | 10 kg (22 lb). Emballé 10,7 kg (23,5 lb) |
| Boîte d'expédition | 22 po x 16 po x 8 po (560 mm x 405 mm x 203 mm) |
| Fini sur mesure | Sur commande spéciale, 190 couleurs RAL classic et une large gamme de finis métalliques d'Axalta Coating Systems. Peut porter la marque du client |
K03 — Klimbo-Stair · marchepied amovible et repositionnable
| Charge admissible | 410 kg (900 lb) |
| Garantie | Trois ans contre les défauts de fabrication |
| Installation | Amovible et repositionnable. Aucun ancrage au plancher requis |
| Construction | Aluminium T6061 |
| Fini | Revêtement en poudre polyester thermodurcissable Axalta |
| Surfaces antidérapantes | Caoutchouc antidérapant fait de matières recyclées |
| Signalisation | Logo, slogan et pictogrammes en PVC transparent |
| Dimensions | Largeur 20 po (508 mm). Profondeur 12 po (305 mm) et 11 po (279 mm). Hauteurs de marche 8 po (203 mm) et 5,5 po (140 mm) |
| Poids | 7,25 kg (16 lb). Emballé 7,75 kg (17 lb) |
| Boîte d'expédition | 22 po x 12 po x 16 po (560 mm x 305 mm x 406 mm) |
| Fini sur mesure | Sur commande spéciale, 190 couleurs RAL classic et une large gamme de finis métalliques d'Axalta Coating Systems. Peut porter la marque du client |
Klimbo est fabriqué par DLR inc., Montréal, Québec, Canada. Contenu sujet à changement sans préavis. Pour une section de devis en trois parties, une famille Revit ou un détail CAO, écrivez à [email protected].
Fichiers pour architects
Téléchargez le dessin CAD pour spécifier Klimbo dans vos projets.
Spécification pour devis
Titre : Spécifications pour devis technique (CCTP / Devis descriptif)
Texte à copier : Fourniture et installation d'un marchepied escamotable de qualité commerciale, type Klimbo ou équivalent approuvé, conçu pour l'accessibilité des enfants aux lavabos dans les établissements publics.
Exigences techniques :
Mécanisme de rappel : Système de fermeture automatique par vérin robuste, testé pour un minimum de 100 000 cycles d'utilisation.
Capacité de charge : Structure certifiée pour supporter une charge sécuritaire de 350 kg (770 lbs).
Sécurité : Surface antidérapante de grade R11 et design sécuritaire sans points de coincement pour les doigts.
Entretien : Installation sous-comptoir permettant un nettoyage du plancher sans obstruction.
Matériaux : Finis durables résistants aux produits de nettoyage industriels et conformes aux normes de sécurité pour enfants.
